产品简介:
同三维T370-2DL是两路(2路)HDMII 4K 60帧超高清音视频采集卡,可采集二路HDMI 4K超高清音视频信号,同时带二路HDMI环出,采集下来视频能达到[email protected]或[email protected],PCI-E2.0 X8 ,输入和环出HDMI接口都支持HDMI2.0/DVI1.0,采集卡上有二个HDMI输入接口和二个HDMI环出接口。尺寸:127.89mm x 102.92mm (不含 PCIe 挡板)。
产品特点:
1:最大分辨率支持 [email protected]或[email protected]
2:免费提供完整的SDK二次开发包,方便用户较快地集成到现有的系统中,带多种语言的SDK开发包,支持C# VB C++ JAVA HTML5 webRTC等,同时支持微软标准的Directshow进行开发。
3:免费赠送公司采集软件Capture ExpressV2.1 ,同时支持第三方软件:OBS 、AMCAP、Potplayer等,同时可支持大部分Windows上的多媒体视频软件或流媒体软件。还可以支持国内大多数视频会议软件、视频直播软件、P2P采集端软件及其它视频软件,如:上海华平的AVCON视频会议系统、北京威速V2 Conference视频会议、网动、红杉树、世纪葵花等知名品牌的视频软件。
4:采集时占用电脑CPU较低,采集超低延迟。
5:支持操作系统:
Windows
Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
Linux
• Ubuntu 12.04/14.04/16.04 (x86 & x64)
• Ubuntu 17.04/17.10 (x64)
• CentOS 6.5/7.2 (x86 & x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 & x64)
Mac
• OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
• macOS 10.12/10.13.2/10.13.3
产品应用:
1、教育培训方面:
培训教学课件录制、教育录播、远程教育培训、教学直播等
2、视频会议直播、演讲方面:
会议录制、视频会议、视频直播、会议直播、宗教布道和演讲现场直播等
3、医疗影像方面:
医学影像系统(PACS)、核磁、医疗X光机、CT机、胃肠机、腹腔镜、B超机、生命监护仪、内窥镜、手术麻醉工作站、手术摄像机等医疗设备图像采集、远程医疗会诊等
4、大屏指挥调度、军事方面:
大屏幕显示、多屏无缝拼接融合、液晶电视墙行业、指挥调度中心、实战演练、军事演习等
5、游戏、庭审方面:
游戏设备(如PS4 Pro,XBOX One S)录像采集、游戏直播、庭审现场录制采集直播等
6、安防监控、质量管控方面:
安检X光机、雷达图像信号、VDR纪录仪等录制采集直播、质量管控等
7、电视、体育赛事方面:
体育比赛直播录制、赛事视频征询仲裁、 IPTV网络电视直播、OTT服务等
8、航天、无人机、虚拟仿真现实方面:
航天器、无人机画面回传采集直播、虚拟演播室、虚拟现实仿真等

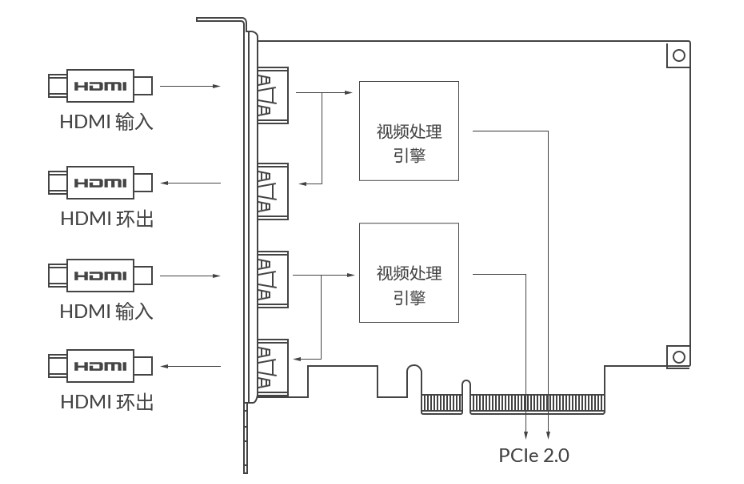

产品接口:
采集2路4K超高清HDMI视频信号+2路内嵌音频,最大60帧
同时带2路HDM视频环出+2路内嵌音频环出
产品特性:
技术规格:
支持的操作系统
Windows
Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)
Linux (支持 x86,x64 & ARM 架构)
Ubuntu 12.04/14.04/16.04/17.04/17.10 (x86 & x64)
CentOS 6.5/7 (x86 & x64)
Fedora 25/26/27 (x86 & x64)
Red hat 6.5 及以上 (x86 & x64)
其他内核版本大于等于 2.6.35 的 Linux 系统
Mac
OS X 10.9/10.10/10.11
macOS 10.12/10.13
推荐的操作系统(已测试)
Windows
Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
Linux
Ubuntu 12.04/14.04/16.04 (x86 & x64)
Ubuntu 17.04/17.10 (x64)
CentOS 6.5/7.2 (x86 & x64)
Fedora 25/26 (x64)
Red hat 6.5 (x86 & x64)
Mac
OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
macOS 10.12/10.13.2/10.13.3
支持的 APIs
Windows
DirectShow
DirectKS
Wave API/DirectSound/WASAPI
Linux
V4L2
ALSA
支持的软件
VLC
VirtualDub
OBS
XSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Adobe Flash Media Encoder
任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
输入接口
2x HDMI
DVI-D 1.0
HDMI 2.0
主机接口
PCIe Gen2 x8
环出接口
2x HDMI
DVI-D 1.0
HDMI 2.0
输入特性
输入视频最高支持 4096x2160 分辨率
HDMI 信号相关的特性
594MHz HDMI 接收器
自适应 HDMI 均衡器
支持自定义的 EDID
支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息
支持全比色法
支持 8/10/12-bit 色彩深度
支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 的色彩采样
支持 8 通道的 IEC60958/IEC61937 标准的音频流
支持提取音频格式信息和通道状态数据
支持提取视频时序信息
支持提取 3D 格式信息
支持提取 Sony/Canon DSLR 的时间码
支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式
支持 HDR10
采集格式
采集分辨率最高可支持 4096x2160 像素
采集帧率最高可支持 144fps (实际采集帧率可能会受限于 PCIe 带宽和画面分辨率)
支持 4:2:0 8-bit 采集格式: NV12、I420、YV12
支持 4:2:2 8-bit 采集格式: YUY2、YUYV、UYVY
支持 4:4:4 8-bit 采集格式: V308、IYU2、V408、BGR24、BGR32
支持 4:4:4 10-bit 采集格式: V410、Y410
可通过 Capture SDK (基于 DirectKS 的版本) 支持更多的采集格式
视频处理功能
使用两条视频处理流水线,每条流水线的处理带宽可达 720M 像素/s
完全达到 10-bit 视频处理
视频剪裁
视频缩放
视频去隔行
两场行交错
两场混合
仅顶场
仅底场
视频宽高比变换
自动或手动选择输入视频宽高比
自动或手动选择采集视频宽高比
三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
视频色彩空间转换
自动或手动选择输入色彩空间和量化范围
自动或手动选择采集色彩空间、量化范围和饱和度范围
支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
支持有限或完整的量化范围
支持有限、完整和扩充色域的饱和范围
视频帧率变换
视频 OSD 合成
支持 PNG 格式 OSD 画面 (最大画幅为 4096x2160)
通过 SDK 支持动态加载 RGBA OSD 画面
一机多卡
支持同一个系统中安装多片卡
板载拨码开关,从 0 到 F,提供 16 个编号,用于对卡进行编号
当拨码开关设定 1 时,系统硬件设备树中将显示:“01:T370 2DL Pro Capture Dual HDMI 4K+ LT”,以此类推
在用户软件中显示的视频音频设备也将包含卡的编号
多路采集流
对于任一路输入信号可输出任意路采集流
可以对每一路采集流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。
支持超低延迟
64 行视频延迟
通过 SDK 实现部分完成通知模式
时间戳和 A/V 同步
基于硬件实现的 100ns 高分辨率时钟
音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳
硬件时钟可跨卡同步 (通过 SDK 实现)
视频采集 SG-DMA
在 PCIe 2.x 的系统中每路 DMA 带宽可达约 1600MB/s
在 PCIe 1.x 的系统中每路 DMA 带宽可达约 800MB/s
支持自动检测 Intel GPU 块状图像表面
支持 AMD GPU 的 DirectGMA
支持 Nvidia GPU 的 GPUDirect
SDK
Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)
Capture SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)
Windows 驱动程序自定义修改
所有的选项都可以通过注册表进行三级的管理:所有设备,特定型号和特定设备
视频、音频、十字交叉过滤器名称可通过注册表定制
固件升级
在同一系统中的多片卡可以同时升级
当采集卡未被占用时无需关闭电源即可完成卡的升级
安全升级,升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本
LED 指示灯
LED 灯的状态显示了每一路的工作状态:
呼吸:空闲
常亮:输入信号已锁定
灭:无输入信号
闪烁:内存错误或 FPGA 配置错误
尺寸
全高 PCIe x8 扩展卡
127.89mm x 102.92mm (不含 PCIe 挡板)
功耗
12V 电源的最大电流: ~ 1.32 A
3.3V 电源的最大电流: ~ 1.94 A
最大功耗: ~ 22 W
工作环境
操作温度:0 到 40 摄氏度
保存温度:–20 到 70 摄氏度
相对湿度:5% 到 90% (非冷凝状态)
