T8000HVD音视频网络编解码器产品说明书-同三维

警告	表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
注意	表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
说明	表示是正文的附加信息，是对正文的强调和补充。

1. 产品介绍

VGA/HDMI高清编码器是一款专业的高清音视频编码及复用产品，该产品具有1路HDMI音视频输入接口，1路VGA高清视频输入，1路立体声输入，同时支持1路VGA或HDMI环出，1路音频环出。支持H.264及JPEG编码器格式，支持CMI、RTSP、Onvif协议、UDP组播等协议。在典型网络条件下实现小于200ms的“编码解码”延时。该款产品既可以作为编码器使用，也可以作为解码器使用。

2. 设备硬件描述

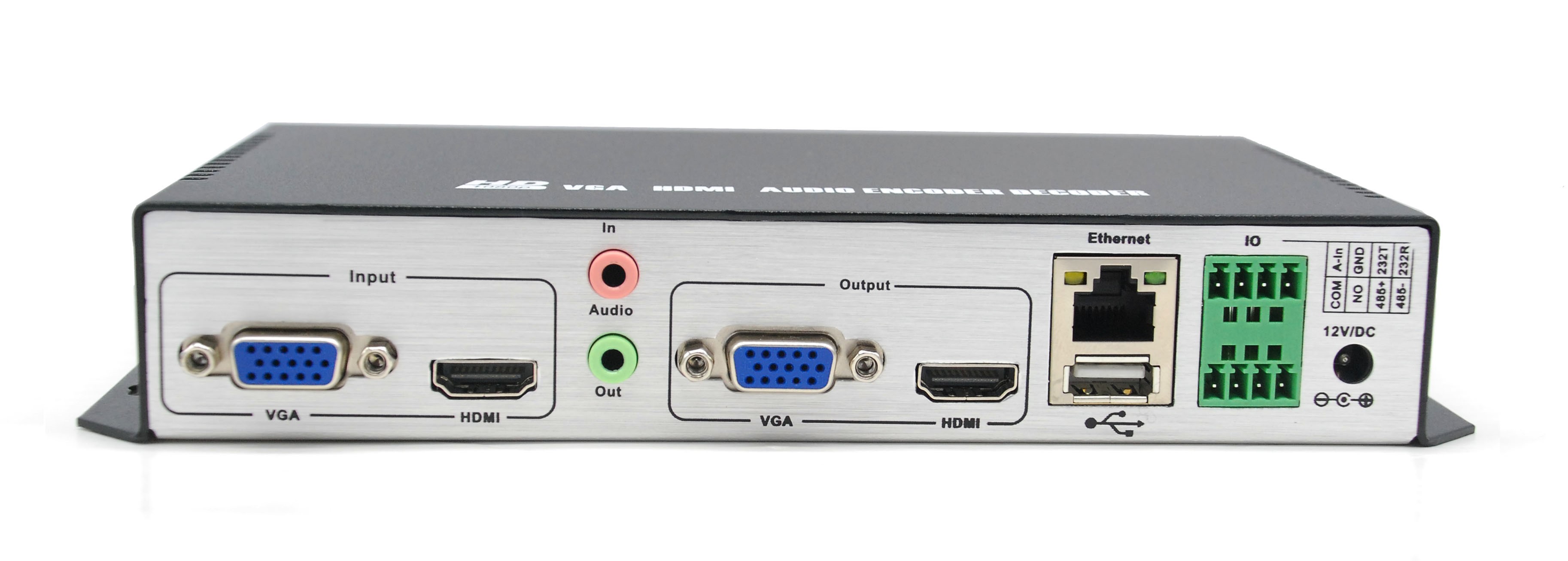

2.1. ZY-VGA/HDMI-ED设备硬件描述

指示灯ACT	开始运行编码或者解码是闪烁。
指示灯RUN	上电系统正常运行后闪烁

3. 连接前准备工作

3.1. 使用搜索工具搜索和更改IP地址

说明

请确保编解码器已经正常上电，并且和电脑处于同一局域网

打开

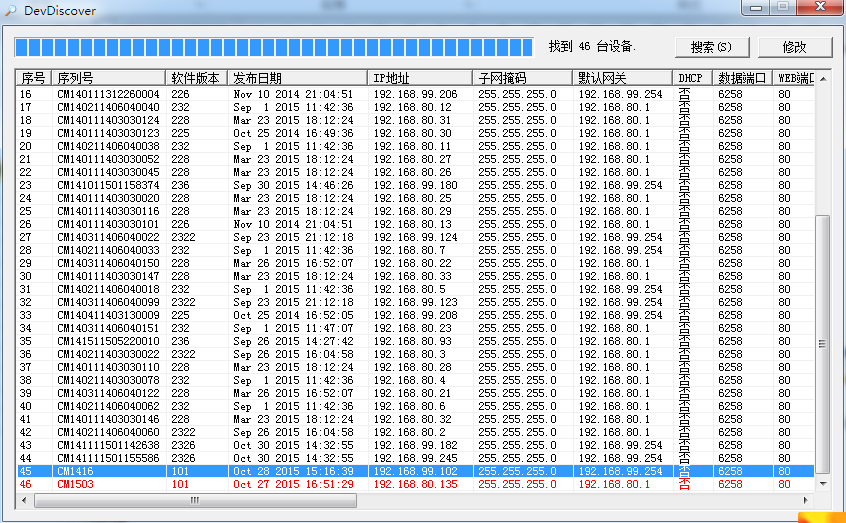

，点击右侧搜索按钮。每次搜索工具新搜索到的IP将用红色字体表示。如下图所示。

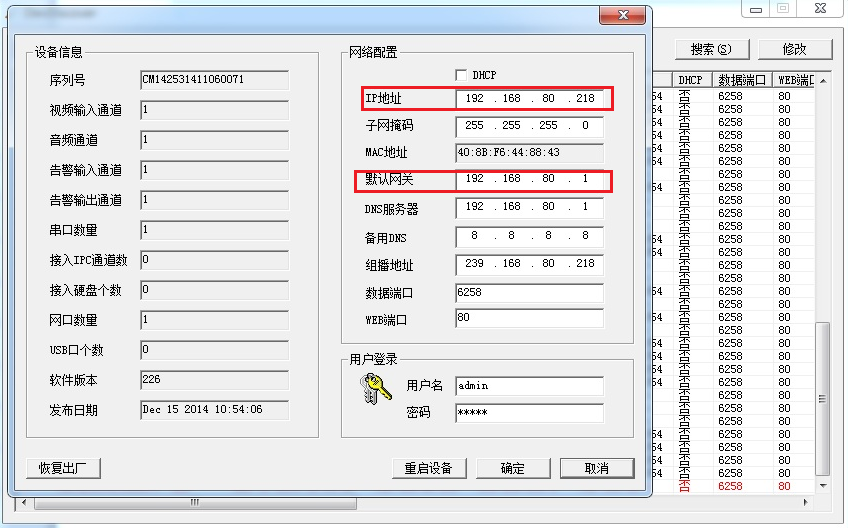

选中需要修改的IP地址，点击右上角【修改】按钮，弹出如下图所示界面。用户可以输入新的IP地址。

4. WEB登录编解码器进行配置

4.1. 登录界面

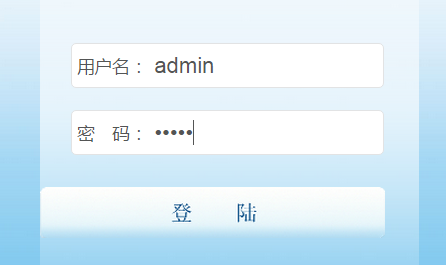

打开IE，输入正确IP地址，弹出如下图所示界面。默认用户名/密码：admin/admin。如果无法输入用户名和密码，请打开IE的兼容性视图

4.2. 编解码器-视频输入

该界面主要对设备的HDMI和VGA输入通道的参数和OSD参数进行配置。

视频输入接口	自动	选中自动后，设备根据自动检测插入的接口。并在WEB上做对应的显示。如果HDMI和VGA同时插入，设备则适应到先插入的接口。如上图所示，当前输入接口自动适配为HDMI接口。取消自动，设备可以强制使用VGA或者HDMI输入。
视频分辨率	自动	选中自动后，设备自动适配外部输入的信号。取消自动后，无论外部输入何种分辨率视频，编码器都按照指定分辨率适配。如果外部视频格式不匹配的话，该输入就无法接收
音频输入接口	自动	选中自动后，如果HDMI不存在音频，则使用LINEIN输入。如果HDMI存在音频，则使用HDMI音频。HDMI音频输入支持32K，44.1K和48K采样率音频
VGA phase adjust		相位控制。VGA输入时图像出现抖动，可通过此项调节模拟采样的相位，范围1-30。此项对于HDMI输入无效。
VGA自适应	按钮	在某些情况下，出现VGA输入图像未居中的情况，此时需要点击此按钮使图像重新居中。此项对于HDMI输入无效。

：上述菜单只存在于编码器WEB中，通过设置OSD的横坐标和纵坐标来确定位置。横坐标越大，位置越偏右，纵坐标越大，位置越偏下。

时间显示	在编码码流上叠加时间的OSD信息，
视频标题显示	在编码码流上标题信息
文本信息显示	在编码码流上显示自定义文本信息
编码信息显示	在编码码流上显示码流信息。比如920x1080/30P/3000K.

4.3. 编解码器-视频输出

视频输出接口	设备支持HDMI，VGA视音频同源输出
视频输出分辨率	勾选自动后，设备主动读取显示器EDID，输出一个最佳分辨率。取消自动后，可以手工设定分辨率输出目前支持以下分辨率1920x1080/60P，1920x1080/50P，1280x720/60P。1280x720/50P，1366x768/60P，1024x768/60P，1280x1024/60P。
输输出背景图片（暂不支持）	勾选后，当没有来自编码器流的时候，显示一张背景图片。
输出显示模式（编码器无此功能）	全屏模式：支持单画面，4画面和画中画模式。单画面：支持将解码器通道1接收到的码流解码后全屏显示。画中画：支持通道1和通道2，通道1为全屏画面，通道2为小画。四画面：支持通道1-4，平均分配为四个画面。拼接模式：解码器工作拼接上墙模式。分别有2x2,2x3,3x3模式可选择。如果要在2X2的大屏上显示某个编码器的图像，则需要4个解码器，并且将每个解码器设置为2x2的拼接模式。并且将拼接画面分别选择为1-1，1-2，2-1，2-2。 : 1-1代表第一行，第一列，其他依次类推。

：上述菜单只存在于解码器WEB菜单中，通过设置OSD的横坐标和纵坐标来确定位置。横坐标越大，位置越偏右，纵坐标越大，位置越偏下。具体描述请参见2.2的OSD部分描述

4.4. 编码器-编码设置

编码标准	主码流和次码流统一使用H.264编码
画面大小	主码流：画面大小即为当前输入分辨率。次码流：共有640x480，320x240，704x576，352x288四种分辨率可以选择。
帧率	主主码流：1-60帧可以选择。次码流：1-30帧可以选择。
比特率	主码流：最大16M。一般设置在8M较为合适。次码流：最大4M，一般设置在1-2M较为合适。
GOP长度	I帧间隔，一般默认不需要更改。设备默认等于帧率。
码流类型	C BR：固定码流，无论图像是否复杂，统一编出来的码率为设定码率。VBR : 可变码率，根据图像复杂程度，自动控制码率。
图像质量	在CBR模式下，此项无效。在VBR模式下，画质越高，整体平均码率越高，图像越清晰。
包含音频	默认包含音频。取消勾选，编码器发送的码流不包含音频码流。

4.5. 编码器-码流发送

UDP/组播	一共可以启动4个组播地址。组播内容可以选择主码流或者次码流不同编码器的组播地址必须确保不同，以避免相互冲突 IP地址一栏如果不是输入组播地址，则默认已UDP方式发送。如果输入组播地址则默认通过组播方式发送
RTSP发送	在【网络地址】框中列出了主码流和次码流的RTSP的URL地址，可通过VLC软件中输入URL地址浏览图像。

4.6. 编解码器-网络设置

动态分配/手动配置	勾选动态分配后，设备将自动获取IP地址勾选手动配置后，设备IP地址可以手工指定
NTP	时间自动同步服务器。选择启用后，输入NTP服务器地址，编码器会更具NTP协议按照设定间隔同步时间

4.7. 编解码器-系统设置

编解码器切换	切换当前板卡编码器或者解码器，点击提交后，设备将会自动重启。
时间设置	勾选计算机时间同步，然后点击设置，编码器的时间将同计算机时间同步
日期格式	年月日，日月年，月日年三种方式可选
用户列表	Admin用户无法删除，但是可以修改密码用户可以自行增加新的用户
自动维护	开启自动维护，设备将在设定时间自动重启
默认参数	勾选恢复出厂设置，将恢复除IP地址和编解码器外的其他参数。
设备重启	点击重启按钮，重启设备

4.8. 编解码器-关于

型号	显示设备型号
序列号	显示设备序列号
版本号	显示设备软件版本号
发布日期	显示当前版本程序的发布日期
激活状态	设备是否被激活。出厂时激活。
升级	点击浏览，在本机电脑中选择正确的升级文件。点击升级后执行升级

4.9. 解码器-码流接收

协议-CMI	CMI:私有协议，编码器和解码器连接采用此协议。选择CMI协议连接，需要输入前端编码设备的IP地址和用户名密码。用户名和密码默认为admin，admin。
协议-Onvif	ONVIF：安防行业视频传输的一种标准。同其他厂家的网络摄像采用此协议连接。需要输入前端编码设备的IP地址，用户名密码以及端口。：通过ONVIF添加必须确保双方在同一个网段
协议-RTSP	RTSP：输入正确的URL地址，可以获取RTSP流并解码。我司设备的URL地址格式如下。其中admin/admin为默认用户名密码，用户如果改变，URL地址也要同步更改rtsp://IP地址/h264_0/admin/admin
UDP/MULTICAST	UDP/MULTICAST：输入UDP/组播地址，接收编码器发出来UDP/组播流组播方式：编码器和解码器设置同一个组播地址。如果网络内有多个编码器进行组播，则编码器之间的组播地址必须不同 UDP方式：在解码器中输入编码器的IP地址。在编码器中输入加密器的IP地址。即可实现UDP传输。
Local Video	Local Video：本地输入环出到输出。如果本地HDMI和VGA同时输入的，遵循先入先出的选择，进行环出。
UDP(TS)	直接解码以UDP方式发送TS流至本机的视频流。这里的IP地址填写本机地址就可以。其中端口选项需要同编码器发送端口相同

5. 设备本地配置

当设备被配置为解码器时，可通过本地UI对设备进行配置，为用户提供了不需要网络和笔记本就可以对解码器进行配置的便捷的方法。

5.1. 连接前的准备工作

首先将解码器的VGA/HDMI输出连接到显示器。连接上鼠标，单击鼠标右键，应能看到登录界面

默认用户名admin 密码admin

5.2. 解码器输入配置

视频输入接口	自动	选中自动后，设备根据自动检测插入的接口。并在WEB上做对应的显示。如果HDMI和VGA同时插入，设备则适应到先插入的接口。如上图所示，当前输入接口自动适配为HDMI接口。取消自动，设备可以强制使用VGA或者HDMI输入。
视频分辨率	自动	选中自动后，设备自动适配外部输入的信号。取消自动后，无论外部输入何种分辨率视频，编码器都按照指定分辨率适配。如果外部视频格式不匹配的话，该输入就无法接收
音频输入接口	自动	选中自动后，如果HDMI不存在音频，则使用LINEIN输入。如果HDMI存在音频，则使用HDMI音频。HDMI音频输入支持32K，44.1K和48K采样率音频
VGA 输入相位调整		相位控制。VGA输入时图像出现抖动，可通过此项调节模拟采样的相位，范围1-30。此项对于HDMI输入无效。

5.3. 视频输出配置

视频输出接口	设备支持HDMI，VGA视音频同源输出
视频输出分辨率	勾选自动后，设备主动读取显示器EDID，输出一个最佳分辨率。取消自动后，可以手工设定分辨率输出
输出背景图片（暂不支持）	勾选后，当没有来自编码器流的时候，显示一张背景图片。
输出显示模式	全屏模式：支持单画面，4画面和画中画模式。单画面：支持将解码器通道1接收到的码流解码后全屏显示。画中画：支持通道1和通道2，通道1为全屏画面，通道2为小画。四画面：支持通道1-4，平均分配为四个画面。拼接模式：解码器工作拼接上墙模式。分别有2x2,2x3,3x3模式可选择。如果要在2X2的大屏上显示某个编码器的图像，则需要4个解码器，并且将每个解码器设置为2x2的拼接模式。并且将拼接画面分别选择为1-1，1-2，2-1，2-2。 : 1-1代表第一行，第一列，其他依次类推。
字符叠加设置	默认关闭了所有的OSD叠加勾选可以使能响应的OSD叠加，视频标题和文本信息提供了软键盘供设置。
显示位置设置	点击显示位置设置，在弹出来的界面中手动拖曳OSD字符框已确定位置。

5.4. 码流接收配置

输出显示模式	对应于画面模式。如果是单画面或者拼接模式，则只能添加一路通道。如果是画中画或者四画面模式，则分别可以添加2路和4路通道。
按钮：搜索	点击搜索按钮，可以搜索出局域网内的编码器IP地址。其中搜索的方式有CMI（私有协议）和ONVIF两种选择。使用ONVIF可以搜索出其他支持ONVIF协议的IPC或者编码器。
添加一路编码器	如上图所示，在左侧【搜索列表】中，选中192.168.2.114这个IP地址。双击，则可以将该IP添加到右侧【已添加列表】中。如果连接成功，则显示，如果没有成功连接，则显示：刚添加是，有可能会显示，请点击下方【刷新】按钮，更新连接状态
修改前端编码器IP地址	可以通过解码器修改前端符合私有协议的编码器或者IPC。在左侧【搜索列表】中单击选中需要修改IP地址的前端，点击图标。在弹出的对话框按照提示修改网络参数。
字符叠加设置	默认关闭了所有的OSD叠加勾选可以使能响应的OSD叠加，视频标题和文本信息提供了软键盘供设置。
按钮：删除/全部删除	在右侧【已添加列表】中选中一路点击【删除】按钮，或者直接点击【全部删除】按钮以删除设备。

【手动添加】按钮介绍，点击手动添加按钮会弹出对话框，下表对齐进行说明

协议-CMI	CMI:私有协议，编码器和解码器连接采用此协议。选择CMI协议连接，需要输入前端编码设备的IP地址和用户名密码。用户名和密码默认为admin，admin。
协议-Onvif	ONVIF：安防行业视频传输的一种标准。同其他厂家的网络摄像采用此协议连接。需要输入前端编码设备的IP地址，用户名密码以及端口。：通过ONVIF添加必须确保双方在同一个网段
协议-RTSP	RTSP：输入正确的URL地址，可以获取RTSP流并解码。我司设备的URL地址格式如下。其中admin/admin为默认用户名密码，用户如果改变，URL地址也要同步更改 rtsp://IP地址/h264_0/admin/admin
UDP/MULTICAST	U DP/MULTICAST：输入UDP/组播地址，接收编码器发出来UDP/组播流组播方式：编码器和解码器设置同一个组播地址。如果网络内有多个编码器进行组播，则编码器之间的组播地址必须不同 UDP方式：在解码器中输入编码器的IP地址。在编码器中输入加密器的IP地址。即可实现UDP传输。
Local Video	Local Video：本地输入环出到输出。如果本地HDMI和VGA同时输入的，遵循先入先出的选择，进行环出。
UDP(TS)	直接解码已UDP方式发送TS流至本机的视频流。这里的IP地址填写本机地址就可以。其中端口选项需要同编码器发送端口相同

5.5. 网络设置

基本设置	勾选动态分配后，设备将自动获取IP地址勾选手动配置后，设备IP地址可以手工指定
NTP	时间自动同步服务器。默认关闭，选择启用后，输入NTP服务器地址，编码器会按照设定间隔时间从指定NTP服务器同步时间

5.6. 系统设置

编解码器切换	切换当前板卡编码器或者解码器，点击提交后。需要重启设备
时间设置	勾选计算机时间同步，然后点击设置，编码器的时间将同计算机时间同步
日期格式	年月日，日月年，月日年三种方式可选
用户列表	Admin用户无法删除，但是可以修改密码用户可以自行增加新的用户
自动维护	开启自动维护，设备将在设定时间自动重启
默认参数	勾选恢复出厂设置，将恢复除IP地址和编解码器外的其他参数。

5.7. 关于

型号	显示设备型号
序列号	显示设备序列号。
版本号	显示设备软件版本号
发布日期	显示当前版本程序的发布日期
升级	可通过插入U盘升级。升级过程界面会显示进度条，升级完毕后，界面会提示重启。升级过程中切勿拔出U盘或者断电。

5.8. 维护信息

时间	选中需要查看的起始时间和结束时间
按钮：搜索	点击搜索以在列表框中显示操作记录
按钮：备份	可将日志信息以TXT文件备份到U盘内。
